今天久安球形補償器廠家給大家介紹下球形補償器原理圖解，球型補償器實際上就是一種萬向接頭,它可以在沿與軸線方向成300角的錐面內自由轉動。

最初用它只是為防止因地基不均勻下沉或地震而引起的管道變形或管道與設備之間連接處的破壞而采取的一項措施。

后來又用于吸收因溫度變化而引起的熱膨脹。美國和日本于60年代初已開始使用,到80年代已經系列化并列入了國家標準。

球型補償器工作原理

球型補償器的補償機構一般由2個或3個球型補償器組成。由于球型補償器除了可以沿軸線旋轉任意角外，還可以產生一定的角折屈，球型補償器就是利用角折屈，

兩個或三個配成一組，來吸收管道系統的熱膨脹，其工作原理見下圖。

球型補償器的優點

1.補償能力大 2.熱變形應力小 3.節省占地面積 4.節省鋼材 5.流通阻力小 6.節約能源 7.節省投資

球型補償器的結構

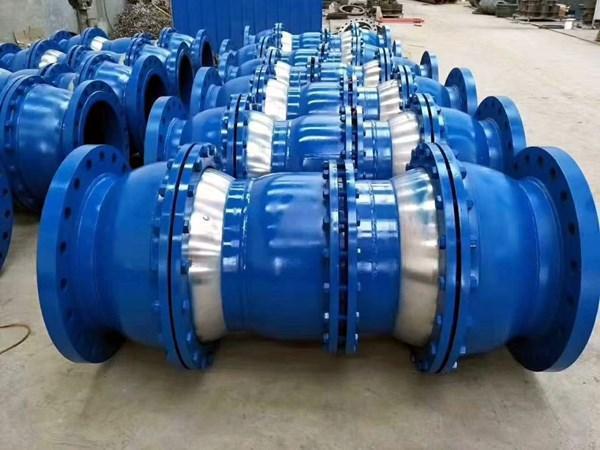

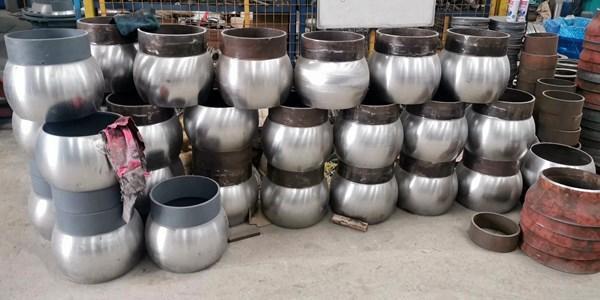

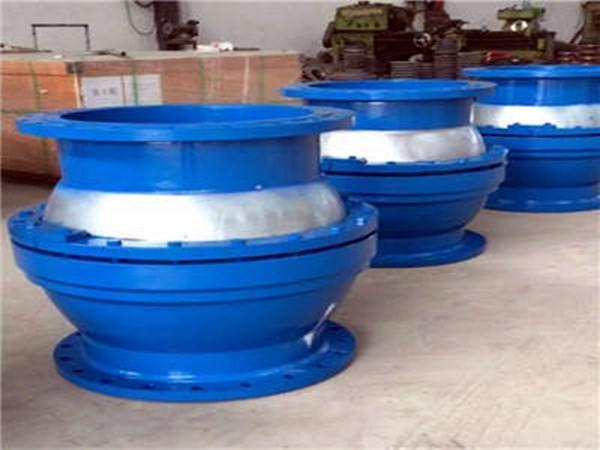

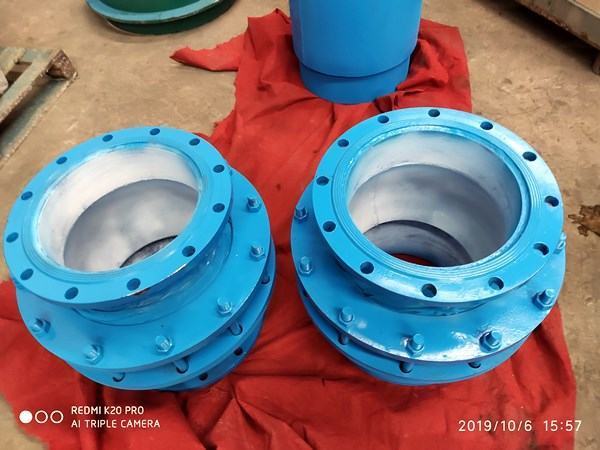

球形補償器由兩個球形接頭組成,球形接頭主要由左器休、右器體、球體和密封環四部份組成。

以球體與器體的中心線為軸,在夕角的圓錐體范圍內,球體可任意折屈,折屈角e是球補的一項重要技術指標,折屈角大,球補的補償能力亦大。

國外實用折屈角,已研究成功的球補折屈角選定為30度，例如,當球心距不變時,折屈角大一倍,補償能力亦將近增大一倍.為了便于檢修時更換密封環球頸上的法蘭采用螺紋連接,并有定位螺絲固定.

密封環是球補器的重要零件,要求能耐溫、耐壓、耐磨,有足夠的強度和潤滑性,使用壽命長,密封性能良好。

球型補償器的維護和維修

球型補償器同其它管路設備一樣需要經常維護和定期檢修。定期檢修的內容如下:

(1)球形補償器的轉動是否靈活;

(2)有無泄漏現象,如有泄漏可將中間壓緊法蘭的螺栓均勻擰緊,泄漏嚴重時需更換密封圈。

(3)有無腐蝕現象;

(4)固定支架是否正常、滾動支架是否靈活。

總之,球型補償器具有其它各種補償器所沒有的優點,雖然目前生產廠家較少,使用尚未普及,但在已使用的熱力管網上顯示出了它的優越性。因此,建議在管網設計中推廣應用。
